    北方水利 qpk快速卷扬启闭机 闸门

    产品型号: QPQ QPT QHQ QPK
    品  牌: 北方水利
    • 1 台
      ¥28700.00
    • 2 台
      ¥28600.00
    • ≧3 台
      ¥28500.00
    所 在 地: 河北邢台新河县
    更新日期: 2024-04-18
    详细信息
    北方水利 qpk快速卷扬启闭机 闸门

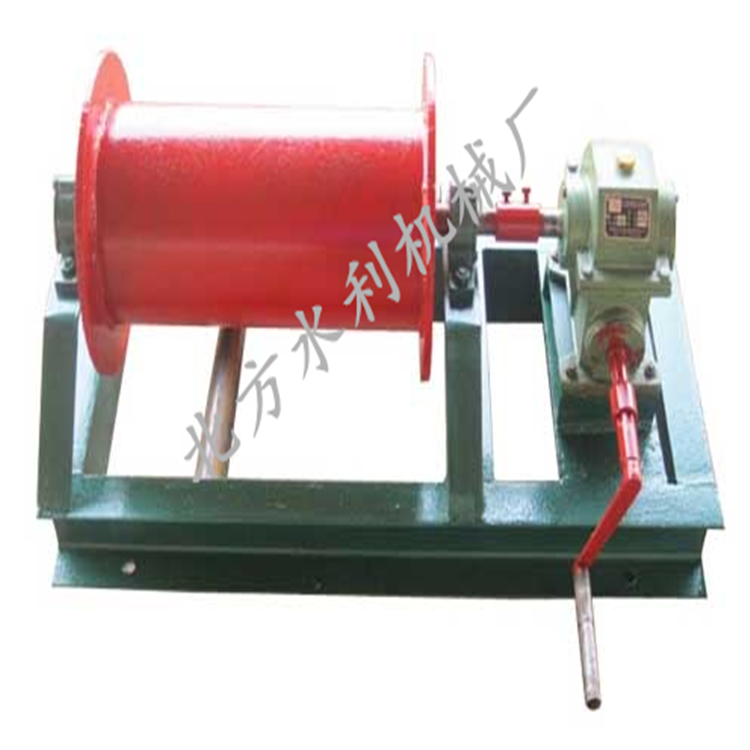

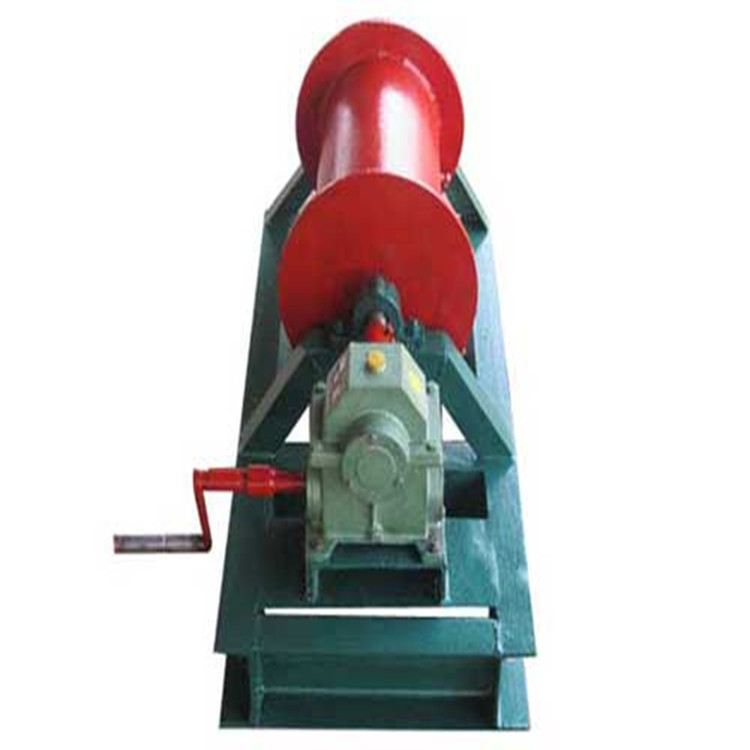

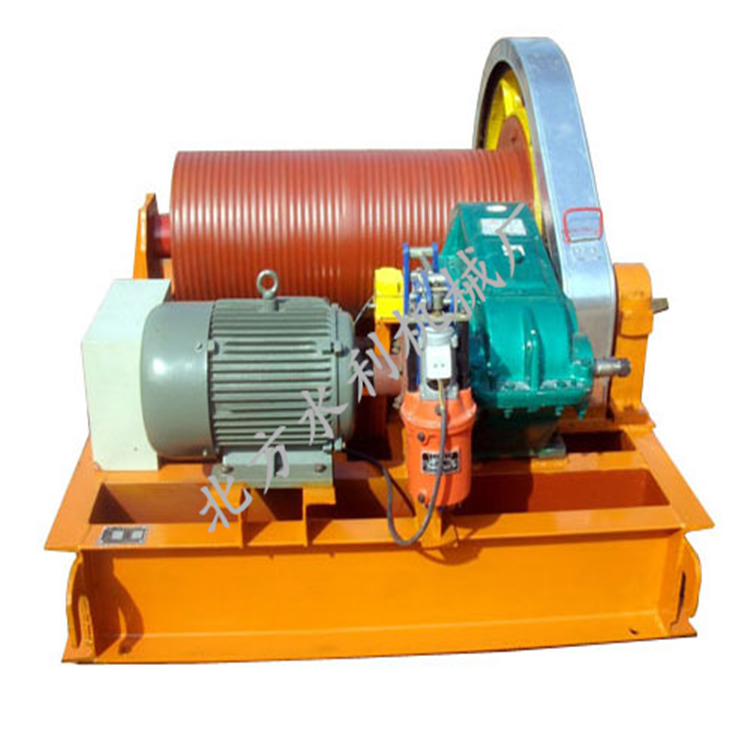

    QPQ、QPK卷扬启闭机适用于各种水利工程闸门的启闭作用,平原山区有无电源均可使用,该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。结构紧凑,承载能力大,运行平稳可靠,安装维修方便,设计合理。该产品随着吊距的增大,可设置三体型式或传动轴支座。该产品工作原理:该机采用YZ系列电动机,当启闭机工作时,电动机须逆运转力,通过联轴器的传递,使钢丝绳在螺旋槽内收进或放出,使闸门得以升降,交流制动器,可使闸门停留在所需的位置,漏电自动器,当电路出现漏电故障时,可自动漏电,从而对启闭机得到保护,故障排除后即正常运转。

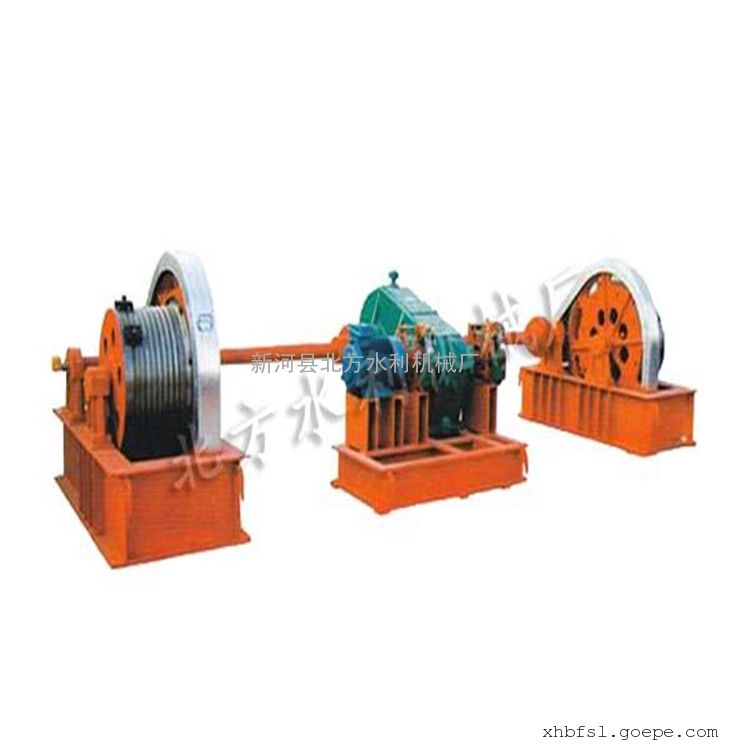

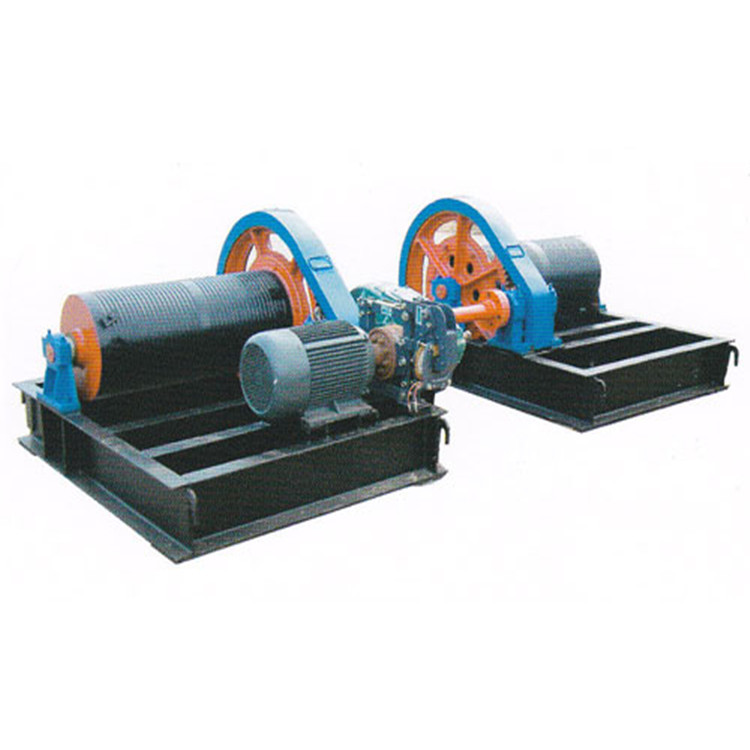

    双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行,可做成一边驱动或两边驱动。卷扬启闭机适用于各种水利工程闸门的启闭作用,平原山区有无电源均可使用,该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷遥控器、手摇器及机架组成。结构紧凑,承载能力大,运行平稳可靠,安装维修方便,设计合理。该产品随着吊距的增大,可设置三体型式或传动轴支座。该产品工作原理:该机采用YZ系列电动机,当启闭机工作时,电动机须逆运转力,通过联轴器的传递,使钢丝绳在螺旋槽内收进或放出,使闸门得以升降,交流制动器,可使闸门停留在所需的位置,漏电自动器,当电路出现漏电故障时,可自动漏电,从而对启闭机得到保护,故障排除后即正常运转。

    QPT系列弧门卷扬式启闭机具有外形美观,结构紧凑,具有平稳、安装维修简便等特点。 QPT系列弧门卷扬式启闭机主要用于水利水电工程中一机启闭多孔且不需要同时开启的闸门。

    卷扬启闭机卷扬机(又叫绞车)是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直、水平或倾斜拽引重物。卷扬机分为手动卷扬机和电动卷扬机两种。现在以电动卷扬机为主。电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成,共同安装在机架上。对于起升高度和装卸量大工作频繁的情况,调速性能好,能令空钩快速下降。对安装就位的物料,能用较小速度。

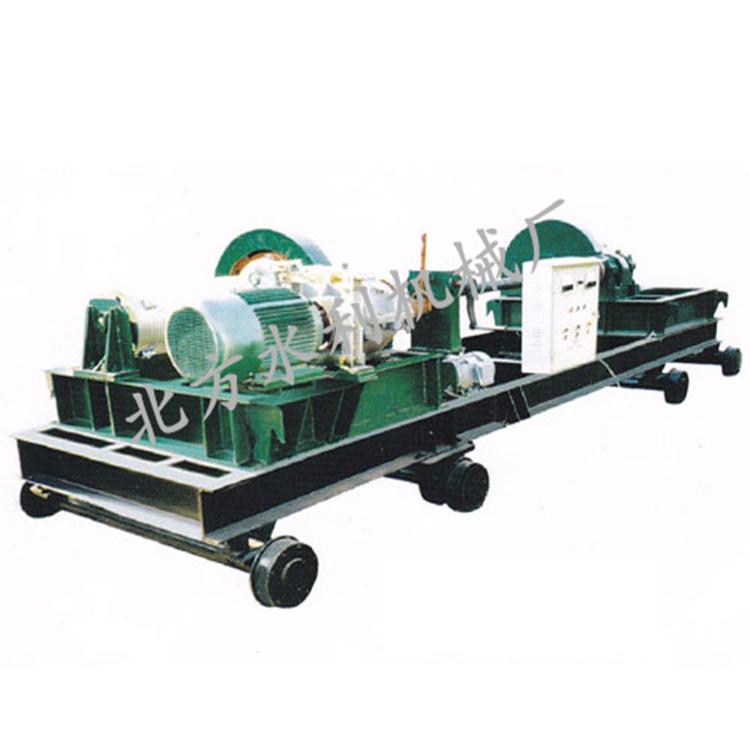

    卷扬启闭机适用于各种水利工程闸门的启闭作用,平原山区有无电源均可使用,该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。结构紧凑,承载能力大,运行平稳可靠,安装维修方便,设计合理。该产品随着吊距的增大,可设置三体型式或传动轴支座。该产品工作原理:该机采用YZ系列电动机,当启闭机工作时,电动机须逆运转力,通过联轴器的传递,使钢丝绳在螺旋槽内收进或放出,使闸门得以升降,交流制动器,可使闸门停留在所需的位置,漏电自动器,当电路出现漏电故障时,可自动漏电,从而对启闭机得到保护,故障排除后即正常运转。卷扬启闭机分为固定式和移动式,型号有QPQ平板闸门卷扬启闭机、QPK快速卷扬启闭机、QPG高扬程卷扬启闭机、QHQ弧门卷扬启闭机。3-160T,共十多种规格。可按客户需求定做。

    卷扬式启闭机简介 :
    固定卷扬启闭机的组成结构有:机架、钢丝绳、滑轮、卷筒、联轴器
    卷扬式启闭机的机架是各部件的垫板(如轴承座、电动机座、减速器座、制动器座等)应进行加工,各加工面之间相对高度误差应不大于1.0mm。翼板和腹板焊接后的允许偏差应符合附录A的规定。焊后应力处理可采用退火、振动时效等方法。振动时效工艺参数选择和评价应符合JB/T10375和JB/T5926的规定。钢丝绳应符合GB/T8918的有关规定。钢丝绳出厂、运输、存放时应卷成盘形,表面涂油,两端扎紧并带有标签,注明订货号及规格,无标注的钢丝绳不得使用。钢丝绳禁止接长使用。

    卷扬启闭机上的滑轮

    铸铁滑轮材质应不低于GB/T9439中的HT200,铸钢滑轮材质应不低于GB/T11352中的ZG230-450,绳槽两侧加工后的壁厚不得小于设计名义尺寸,绳槽表面粗糙度不低于Ra12.5mm。当滑轮直径大于600mm时,宜采用钢板轧制成型的焊接结构。铸造滑轮的轴孔内不应焊补。加工后的轴孔表面允许面积不超过25mm2。深度不超过1mm的缺陷,缺陷数量不超过3个,且相邻两缺陷的间距不小于50mm,缺陷边缘应磨钝。绳槽表面或端面的单个缺陷面积在露出良好金属后不大于100mm2,深度不超过该处名义上壁厚的10%,同一个加工面上不多于2处,可焊补。焊补后不应进行热处理,但应磨光。
    滑轮若缺陷超过以上规定,应报废。滑轮上有裂纹时,不应焊补,应报废。装配好的滑轮应能用手灵活转动。

    卷扬式启闭机的卷筒
    如果启闭机上的铸铁卷筒材质应不低于GB/T9439中的HT200,铸钢卷筒材质应不低于GB/T11352K R zg230-450,卷制焊接卷筒材质应不低于GB/T699中的Q235B,加工后的各处壁厚不应小于名义厚度。卷筒绳槽底径公差应不大于GB1801中的h10,对于双吊点中高扬程启闭机,其卷筒绳槽底径公差应不大于h9。
    铸铁卷筒和焊接卷筒应经过时效处理,铸钢卷筒应退火处理。铸造卷筒加工面上的局部砂眼、气孔其直径小于8mm,深度小于4mm,在每200mm长度内不多于1处,在卷筒全部加工面上的总数不多于5处,允许不焊补。铸造卷筒缺陷在露出良好金属后,单个缺陷面积小于300mm2,深度不超过该处名言壁厚的20%,同一断面和长度200mm的范围内不多于2处,总数量不多于5处,允许焊补。焊补后不需进行热处理,但需磨光。卷筒缺陷露出良好金属后,单个缺陷面积大于300mm2或缺陷深度超过该处名言壁厚的20%,缺陷总数量多于5处或同一断面长度200mm的范围内多于2处,应报废。卷筒上有裂纹时,应报废。

    卷扬式启闭机的联轴器

    齿轮联轴器齿面及齿沟不允许焊补,齿面的局部砂眼、气孔等缺陷其长、宽、深都不超过模数的20%,且数值都不大于2mm,距离齿的端面距离不超过齿宽的10%,联轴器有这种缺陷的齿数不超过3个时,可认为合格,但应将缺陷边缘磨钝。联轴器轴孔表面不允许焊补,轴孔内的单个缺陷面积不超过25mm2,深度不超过该处名义壁厚的20%,缺陷数量不超过2处,且相邻两缺陷的间距不小于50mm,可认为合格,但应将缺陷的边缘磨钝。联轴器其他部位的缺陷在露出良好金属后,单个面积不在于200mm2,深度不超过该处名义壁厚的20%,且同一加工面上不多于2个,允许焊补。联轴器缺陷超过上述规定或出现裂纹时,应报废联轴器铸钢件加工前应进行退火处理。弹性联轴器的组装应符合GB/T5014的规定,齿轮联轴器的组装应符合JB/T8854.1的规定。

    卷扬启闭机的制动轮与制动器
    制动轮外圆与轴孔的同轴度公差应不低于GB/T1184中8级;制动轮工作表面的粗糙度应不大于Ra1.6um。制动面的热处理硬度应满足HRC35~HRC45。加工后的制动面上不允许有砂眼、气孔和裂纹等缺陷,也不允许焊补。轴孔表面不允许焊补,轴孔内的单个缺陷的面积不超过25m㎡,深度不超过4mm,缺陷数量不超过2处,且相邻两缺陷的间距不小于50mm时,可认为合格,但应将缺陷的边缘磨钝。如缺陷超过上述规定或出现裂纹时,应报废。其他部位的缺陷在露出良好金属后,单个面积不大于200m㎡,深度不超过该处名义壁厚的20%,且同一加工面上不多于2个,允许焊补。制动轮组装后在松闸状态下,径向跳动公差不大于GB/T1184中的T9级。制动器组装时,制动带与制动轮的实际接触面积不得小于总面积的75%。
    制动带与制动闸瓦应紧密地贴合,制动带的边缘应按闸瓦修齐,固定铆钉的头必须埋入制动带厚度的1/3以上。制动轮和闸瓦之间的间隙应处于0.5~1.0mm之间。

    平面定轮钢制闸门承受水头较大,外形规格可定做,平面定轮钢制闸门用于水利水电,市政建设,给水排水,水产养殖,农用水利建设等工程,钢闸门主要以钢板为基材焊制而成,该闸门耐腐蚀, 封闭可采用橡胶止水,密封性能好。闸门可根据水头增大可设置槽滑轮,定位轮,以减少磨擦阻力,方便提闭。平面定轮钢制闸门结构特点:
    本设备主要由门框、闸板、密封圈及可调式锲型压块等不见组成。
    钢闸门久用磨损后,其密封面可通过锲型压块的调整来保证正常工作。具有结构合理坚固、耐磨耐蚀性强、性能可靠。安装、调整、使用、维护方便等特点。
    钢闸门是给排水工程、水利、水电工程中常用的拦水、止水设备,由门框、闸板、密封圈及可调式锲型压块等部件组成。钢制闸门久用磨损后,其密封面可通过锲型压块的调整来保证正常工作。 耐久性:轻钢结构采用冷弯薄壁钢构件体系组成,钢骨采用防腐钢板制造,有效避免钢板在施工和使用过程中锈蚀的影响,增加了轻钢构件的使用.

    钢制闸门以钢板为基材,采用橡胶止水、防腐方式为表面进行喷砂除锈及热喷锌,钢制闸门具有结构合理坚固、耐磨耐、性能可靠;安装、调整、使用、维护方便等特点。钢闸门是给排水工程、水利、水电工程中常用的拦水、止水设备,我公司生产的钢闸门种类齐全,可适用于多种场合。
    钢闸门从其结构形式可分为以下四类:
    插板闸门(CBZ):三面止水,密封性能好,适用于渠道安装。
    制水闸门(ZSZ):四面止水适用于渠道或孔壁的安装,承受水头在5m以下。
    叠梁闸门(DLZ):适用于使用频率较少的场合,渠道安装,分块启吊。
    平面闸门(PGM):承受水头较大,外形规格可定做,适用于水利水电工程中工作闸门、检修闸门等。

    铸铁闸门安装相关信息:
    1、 安装前,要首先检查竖框与横框之间、闸板与闸板之间的连接螺丝,是否在运输装卸中引起松动,它们的接茬是否错牙,要调整成一个平面,检查闸板与闸槽的间隙,保证闸槽与闸板的间隙不大于0.08mm,如有间隙可以调节闭紧装置。上紧各连接螺栓。
    2、 安装时闸门整体竖入预留槽,在两边立框的下面垫上调整垫(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将闸门找直找平,各地脚孔内串上地脚螺栓,调节好闸门的位置,支好模板进行二期浇注。
    3、 浇注混凝土时,流进闸板、闸框、斜铁、挡板间的灰浆应清理干净,以防止灰浆凝固后影响闸门启闭。
    4、 闸门出厂前,为使闸板、闸框贴合紧凑,安装后减少间隙,2m以上的闸门在上下框上安装了4-6个紧闭装置压铁,注意在间隙调整后,闭紧压铁拆除,以便闸门启闭。
    铸铁闸门使用保养 :
    1、闸门在启闭时应注意闸板的上、下位置,不能超限,以免损坏闸门或启闭机。
    2、闸门在启闭过程中如有异常情况应立即停止使用,及时检查修理。
    3、闸门在关闭时距闸底10公分处,暂停2分钟,让激流冲净底门槽内杂物,然后再将闸门关闭。
    启闭机安装使用保养 :
    螺杆启闭机:
    1、 一定要保持基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔垂直,避免螺杆倾斜,造成局部受力而损坏机件。
    2、 将启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入启闭机,当螺杆从启闭机上方露出后,再套上限位盘。螺杆的下方与闸门连接。
    3、 启闭机的基础建筑物安装必须稳固。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。
    4、 安装启闭机根据闸门偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
    5、 启闭机电气设备的安装,符合图纸及说明书的规定,全部电气设备均可靠的接地。
    6、 每台启闭机安装完毕,对启闭机进行清理,补修已损坏的保护油漆,灌注润滑脂。
    启闭机调试 :
     1、启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%,并测出电流值。
    2、上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。
    3、启闭机的调整,保证闸门升降到上、下限位时的误差≤1cm。
    4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,安装是否符合技术要求。二作载荷试验,在额定载荷下,作两个行程,观察螺杆与闸门的运行情况,有无异常现象。确认无误后方可正式运行。
    1、工作人员必须掌握启闭机的结构、性能与方法,并有一定的机械知识,以确保机器的正常运转。
    2、工作前,对启闭机进行检查,个部位润滑情况是否良好,螺栓有无松动。电动启闭时检查电源线路是否接通,开关是否正常。
    3、电动运转时,工作人员不得离开现场,发现问题立即停机。
    4、启闭机维修时,必须除去载荷。
    5、在使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清理油垢,涂护新油,以防锈蚀。

    平面定轮钢制闸门承受水头较大,外形规格可定做,平面定轮钢制闸门用于水利水电,市政建设,给水排水,水产养殖,农用水利建设等工程,钢闸门主要以钢板为基材焊制而成,该闸门耐腐蚀, 封闭可采用橡胶止水,密封性能好。闸门可根据水头增大可设置槽滑轮,定位轮,以减少磨擦阻力,方便提闭。平面定轮钢制闸门结构特点:
    本设备主要由门框、闸板、密封圈及可调式锲型压块等不见组成。
    钢闸门久用磨损后,其密封面可通过锲型压块的调整来保证正常工作。具有结构合理坚固、耐磨耐蚀性强、性能可靠。安装、调整、使用、维护方便等特点。

    手电两用启闭机是一种多功能启闭机,广泛用于水利水电工程、河道治理工程、各类给排水工程及城市污水治理工程中的闸门、堰门等升降调节。手电两用启闭机结构由机壳、机盖、支架、螺母、螺杆、压力轴承、螺杆、蜗杆、蜗轮手摇柄、电机、电器等组成。手电两用启闭机采用蜗轮,蜗杆变速螺母旋转,使螺杆上下运动。手电两用启闭机具有扭矩保护和行程限位双重防护措施;有单台控制和集中控制等多种控制形式;手电两用启闭机有开度指示,有开闭灯光信号指示;有普通型、户外型、防爆型等多种形式,可适应各种不同环境的需要。

    铸铁闸门具有结构简单、启闭灵活、运行平稳、安装方便、耐腐蚀、能承受较大的水压力、摩擦力小、合理分配水量、使用时间长、维修方便等优点。工作原理:铸铁闸门在启闭机升降的作用下,使闸板在闸框滑道内上、下滑动,能部分或全部的开启和关闭过水孔口,达到调节流量和控制水位的目的。铸铁圆闸门的特点:铸铁圆闸门广泛使用于取水输水、市政建设,给水排水、农田灌溉等工程中,通常设置在渠道、涵管的进水口,用作工作闸门调节流量、控制水位,或用作检修闸门关闭孔口挡水。铸铁圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单,密封性能好,耐磨性强,安装方便,使用时间长,规格齐全,适用性广等特点。

     QDA电装系列螺杆启闭机为机电一体化全密封结构,适用于户外工作,采用蜗轮蜗杆传动。内设行程限位和扭矩保护装置,行程限位装置由一组计数齿轮和硬触点限位开关构成,当闸门开或关到位时,计数齿轮带动行程限位杆,使硬触点限位开关工作,自动停止闸门开、关动作,当由于某种原因行程限位开关未动作引起扭矩增大时,扭矩保护开关动作,保护启闭装置不受意外损伤。电动装置上另设计指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连,能够直观地反应出闸门所处的开度位置,加热电阻在启闭机工作时自动接通,用以去除电动装置内的潮气,确保内部干燥,保证各电器元件的工作可靠。启闭螺母与电动装置输出端采用牙嵌式连接器,牙嵌式连接器的卡爪留有间隙,使闸门开启时的瞬间产生捶击作用,达到捶击启动的目的,增大闸门启闭时的予起力。铸铁支座呈封闭式结构,用以承受启闭闸门时的重力或支反力,内装承重轴承。即可以现场又可以远程。手动、电动自动切换。

    机门一体式闸门巧妙地将闸门与启闭机联为一体,用来关闭和开启水利工程过水孔口的活动结构,无需设定启闭机平台,安装方便。广泛用于农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库,是防洪、抗旱、蓄水、发电、通航、过木及排除泥沙、冰块和其他漂浮物等进水、退水工程的专用设备、山区、平原有、无发电地区均可使用。 机门一体式铸铁闸门是一种门叶、门框由灰铸铁熔化铸造,刨车精密加工而成。该闸门具有外形美观、结构简单、安装方便、启闭灵活、耐腐蚀性能强、磨擦力小、止水性能好、渗水量小(正向0.72L/M.Min、反向1.25L/M.min),能承受较大的水压力、使用时间长、维修费用低等优点。

    PGZ平面拱形铸铁闸门是水利水电工程中各种渠道上的控制性设备,用于中小型水利水电、市政给排水工程、水产养殖、农田浇灌等水利工程。用于开启掌握水位、调节流量的作用。铸铁闸门是以铸铁为原料制作的,具有耐腐蚀,止水密封好、安装简单、使用时间长等优点,有单、双向止水,止水采用加工后自身镶铜方式止水,结构形式有ZFZ方型铸铁闸门,ZPS双向止水铸铁、ZHZ弧形铸铁闸门等。

    铸铁闸门主要适用与正向受压止水,根据用户需要可制造反向止水闸门。在结构上采用机加工硬止水,根据用户要求,可采用镶铜或镶不锈钢止水。双吊点铸铁闸门正常使用水头1-6米,还可承受一定的反向水头,为满足用户要求,可制造高水头闸门。 双吊点铸铁闸门安装用整体安装,二期浇注,将闸板与闸框的封水间隙调到0.3mm以下,方可进行二期浇注。在浇注混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆必须擦掉,防止灰浆凝固后影响闸门启闭。闸门上下框设有固定块,可防止闸板在运输吊装等过程中滑出,安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓,方可启动。闸门启闭时,应注意闸板的上下板限位置,以免陨坏闸门或启闭机。

    拦污栅,设在进水口前,用于拦阻水流挟带的水草、漂木等杂物(一般称污物)的框栅式结构。 拦污栅由边框、横隔板和栅条构成,支承在混凝土墩墙上,一般用钢材制造。栅条间距视污物大小、多少和运用要求而定。水电站用的栅条间距取决于水轮机型号及尺寸,以保证通过拦污栅的污物不会卡在水轮机过流部件中为准。泄水隧洞和泄水孔一般不设拦污栅,如洞径或孔径不大,而沉木较多需要设置时,栅条间距宜大。拦污栅所受荷载,除自重外,主要是污物堵塞后,在栅前后由于水位差形成的水荷载,一般按 2~4m水头考虑。拦污栅的栅面尺寸决定于过栅流量和允许过栅流速。为减少水头损失和便于清污,一般要求过栅流速不大于1.0m/s左右。拦污栅可以做成固定的或能够起吊的。
    拦污栅在平面上可以布置成直线形或呈半圆的折线形,在立面上可以是直立的或倾斜的,依水流挟带污物的性质、多少、运用要求和清污方式决定。水头较高的坝后式水电站的进水口常用直立半圆形;进水闸、水工隧洞、输水管道多用直线形。
    深式进水口的拦污栅高度与水库水位和清污方式有关。对于不需要经常清污的,其顶部高程可略高于防洪限制水位;需要经常清污的,则应高于需要清污的水位。高度较大的拦污栅,可做成几节,每节的尺寸可根据起吊能力确定。
    污物清理可用人工或清污机。人工清污适用深度较浅,一般不超过5m。当拦污栅位于水下较深时,多用清污机清污;必要时也可设置两道拦污栅,需要清污时,先将备用拦污栅放入检修门槽内,而后将工作拦污栅吊出进行清理。

    新河县北方水利机械厂不锈钢闸门产品简介:
    一、产品用途:
      不锈钢闸门广泛应用于自来水厂、污水厂、排灌、排涝、石油、化工、冶金、环保、电力、塘堰等场合,作为截止、调节流量和控制水位之用。其工作介质为常温下的原水,清水,污水。
    二、不锈钢闸门产品特点:
        重量轻:约为普通闸门的1/3重量。
        耐腐蚀:耐酸碱及耐大部分腐蚀性化学品及污水、海水等。
        密封性好:采用橡胶软密封,密封好。
        力矩小:由于闸板重量轻,且闸板与道轨板之间摩擦阻力小,力矩小。
        维修方便:若经多年使用后出现泄漏现象,只需将闸板吊起,调换门框上橡胶密封圈即可,省时省力,维修成本低。
        手动:采用螺杆式启闭,方便、轻巧、可靠。
        电动:电动控制装置,易实现自控和远控。
